92

а б

в г

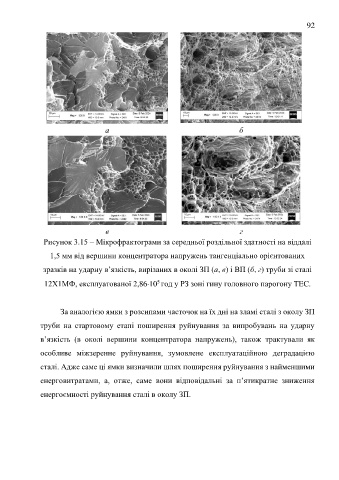

Рисунок 3.15 – Мікрофрактограми за середньої роздільної здатності на віддалі

1,5 мм від вершини концентратора напружень тангенціально орієнтованих

зразків на ударну в’язкість, вирізаних в околі ЗП (а, в) і ВП (б, г) труби зі сталі

5
12Х1МФ, експлуатованої 2,8610 год у РЗ зоні гину головного парогону ТЕС.

За аналогією ямки з розсипами часточок на їх дні на зламі сталі з околу ЗП

труби на стартовому етапі поширення руйнування за випробувань на ударну

в’язкість (в околі вершини концентратора напружень), також трактували як

особливе міжзеренне руйнування, зумовлене експлуатаційною деградацією

сталі. Адже саме ці ямки визначили шлях поширення руйнування з найменшими

енерговитратами, а, отже, саме вони відповідальні за п’ятикратне зниження

енергоємності руйнування сталі в околу ЗП.
