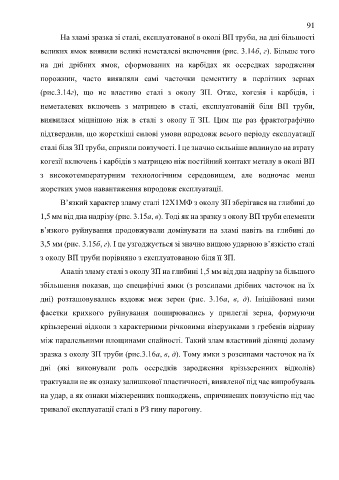

Page 91 - Дисертація на здобуття наукового ступеня доктора філософії

91
На зламі зразка зі сталі, експлуатованої в околі ВП труби, на дні більшості

великих ямок виявили великі неметалеві включення (рис. 3.14б, г). Більше того

на дні дрібних ямок, сформованих на карбідах як осередках зародження

порожнин, часто виявляли самі часточки цементиту в перлітних зернах

(рис.3.14г), що не властиво сталі з околу ЗП. Отже, когезія і карбідів, і

неметалевих включень з матрицею в сталі, експлуатованій біля ВП труби,

виявилася міцнішою ніж в сталі з околу її ЗП. Цим ще раз фрактографічно

підтвердили, що жорсткіші силові умови впродовж всього періоду експлуатації

сталі біля ЗП труби, сприяли повзучості. І це значно сильніше вплинуло на втрату

когезії включень і карбідів з матрицею ніж постійний контакт металу в околі ВП

з високотемпературним технологічним середовищем, але водночас менш

жорстких умов навантаження впродовж експлуатації.

В’язкий характер зламу сталі 12Х1МФ з околу ЗП зберігався на глибині до

1,5 мм від дна надрізу (рис. 3.15а, в). Тоді як на зразку з околу ВП труби елементи

в’язкого руйнування продовжували домінувати на зламі навіть на глибині до

3,5 мм (рис. 3.15б, г). І це узгоджується зі значно вищою ударною в’язкістю сталі

з околу ВП труби порівняно з експлуатованою біля її ЗП.
Аналіз зламу сталі з околу ЗП на глибині 1,5 мм від дна надрізу за більшого

збільшення показав, що специфічні ямки (з розсипами дрібних часточок на їх
дні) розташовувались вздовж меж зерен (рис. 3.16а, в, д). Ініційовані ними

фасетки крихкого руйнування поширювались у прилеглі зерна, формуючи
крізьзеренні відколи з характерними річковими візерунками з гребенів відриву

між паралельними площинами спайності. Такий злам властивий ділянці доламу

зразка з околу ЗП труби (рис.3.16а, в, д). Тому ямки з розсипами часточок на їх

дні (які виконували роль осередків зародження крізьзеренних відколів)

трактували не як ознаку залишкової пластичності, виявленої під час випробувань

на удар, а як ознаки міжзеренних пошкоджень, спричинених повзучістю під час

тривалої експлуатації сталі в РЗ гину парогону.
