93

а б

в г

д е

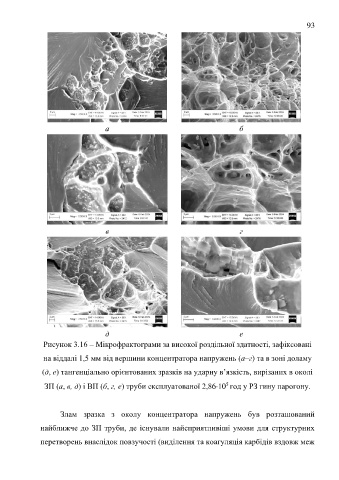

Рисунок 3.16 – Мікрофрактограми за високої роздільної здатності, зафіксовані

на віддалі 1,5 мм від вершини концентратора напружень (а–г) та в зоні доламу
(д, е) тангенціально орієнтованих зразків на ударну в’язкість, вирізаних в околі

5
ЗП (а, в, д) і ВП (б, г, е) труби експлуатованої 2,8610 год у РЗ гину парогону.

Злам зразка з околу концентратора напружень був розташований

найближче до ЗП труби, де існували найсприятливіші умови для структурних

перетворень внаслідок повзучості (виділення та коагуляція карбідів вздовж меж
