Page 90 - Дисертація на здобуття наукового ступеня доктора філософії

90
спостерігали сліди у вигляді паралельних невисоких гребенів, які трактували як

сліди виходу смуг ковзання на вільні поверхні, сформовані всередині металу ще

під час експлуатації. Ці гребені вважали ознакою пластичного деформування

перетинок між суміжними ямками внаслідок динамічного навантаження зразка

за випробувань на удар. Подібних слідів пластичного деформування не виявляли

на придонних ділянках ямок з розсипами дрібних часточок. На цій підставі

вважали, що ямки на великих включеннях формувалися всередині сталі

внаслідок повзучості ще на етапі її тривалої високотемпературної експлуатації,

тобто ще перед випробуваннями на удар. А активне навантаження лише сприяло

руйнуванню перетинок між ними з формуванням чітко окреслених гребенів

відриву вздовж меж їх розділу.

а б

в г

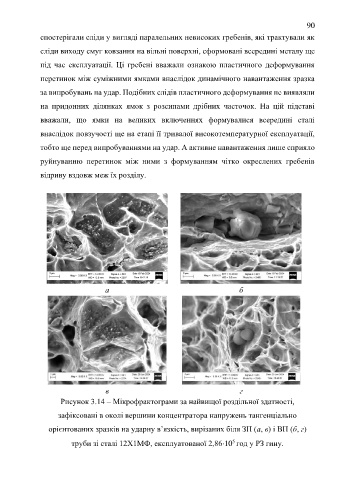

Рисунок 3.14 – Мікрофрактограми за найвищої роздільної здатності,

зафіксовані в околі вершини концентратора напружень тангенціально

орієнтованих зразків на ударну в’язкість, вирізаних біля ЗП (а, в) і ВП (б, г)

5
труби зі сталі 12Х1МФ, експлуатованої 2,8610 год у РЗ гину.
