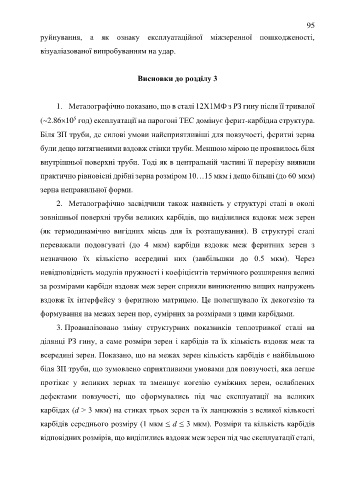

Page 95 - Дисертація на здобуття наукового ступеня доктора філософії

95
руйнування, а як ознаку експлуатаційної міжзеренної пошкодженості,

візуаліазованої випробуванням на удар.

Висновки до розділу 3

1. Металографічно показано, що в сталі 12Х1МФ з РЗ гину після її тривалої

(~2.8610 гoд) експлуатації на парогоні ТЕС домінує ферит-карбідна структура.
5
Біля ЗП труби, де силові умови найсприятливіші для повзучості, феритні зерна

були дещо витягненими вздовж стінки труби. Меншою мірою це проявилось біля
внутрішньої поверхні труби. Тоді як в центральній частині її перерізу виявили

практично рівновісні дрібні зерна розміром 10…15 мкм і дещо більші (до 60 мкм)

зерна неправильної форми.

2. Металографічно засвідчили також наявність у структурі сталі в околі

зовнішньої поверхні труби великих карбідів, що виділилися вздовж меж зерен

(як термодинамічно вигідних місць для їх розташування). В структурі сталі

переважали подовгуваті (до 4 мкм) карбіди вздовж меж феритних зерен з

незначною їх кількістю всередині них (завбільшки до 0.5 мкм). Через

невідповідність модулів пружності і коефіцієнтів термічного розширення великі

за розмірами карбіди вздовж меж зерен сприяли виникненню вищих напружень

вздовж їх інтерфейсу з феритною матрицею. Це полегшувало їх декогезію та

формування на межах зерен пор, сумірних за розмірами з цими карбідами.

3. Проаналізовано зміну структурних показників теплотривкої сталі на

ділянці РЗ гину, а саме розміри зерен і карбідів та їх кількість вздовж меж та

всередині зерен. Показано, що на межах зерен кількість карбідів є найбільшою

біля ЗП труби, що зумовлено сприятливими умовами для повзучості, яка легше

протікає у великих зернах та зменшує когезію суміжних зерен, ослаблених

дефектами повзучості, що сформувались під час експлуатації на великих

карбідах (d > 3 мкм) на стиках трьох зерен та їх ланцюжків з великої кількості

карбідів середнього розміру (1 мкм ≤ d ≤ 3 мкм). Розміри та кількість карбідів

відповідних розмірів, що виділились вздовж меж зерен під час експлуатації сталі,
