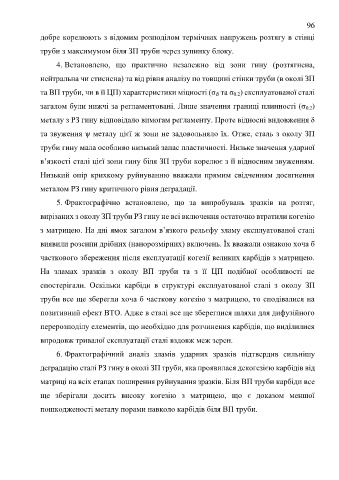

Page 96 - Дисертація на здобуття наукового ступеня доктора філософії

96
добре корелюють з відомим розподілом термічних напружень розтягу в стінці

труби з максимумом біля ЗП труби через зупинку блоку.

4. Встановлено, що практично незалежно від зони гину (розтягнена,

нейтральна чи стиснена) та від рівня аналізу по товщині стінки труби (в околі ЗП

та ВП труби, чи в її ЦП) характеристики міцності (σ В та σ 0.2) експлуатованої сталі

загалом були нижчі за регламентовані. Лише значення границі плинності (σ 0.2)

металу з РЗ гину відповідало вимогам регламенту. Проте відносні видовження δ

та звуження ѱ металу цієї ж зони не задовольняло їх. Отже, сталь з околу ЗП

труби гину мала особливо низький запас пластичності. Низьке значення ударної

в’язкості сталі цієї зони гину біля ЗП труби корелює з її відносним звуженням.

Низький опір крихкому руйнуванню вважали прямим свідченням досягнення

металом РЗ гину критичного рівня деградації.

5. Фрактографічно встановлено, що за випробувань зразків на розтяг,

вирізаних з околу ЗП труби РЗ гину не всі включення остаточно втратили когезію

з матрицею. На дні ямок загалом в’язкого рельєфу зламу експлуатованої сталі

виявили розсипи дрібних (нанорозмірних) включень. Їх вважали ознакою хоча б

часткового збереження після експлуатації когезії великих карбідів з матрицею.
На зламах зразків з околу ВП труби та з її ЦП подібної особливості не

спостерігали. Оскільки карбіди в структурі експлуатованої сталі з околу ЗП
труби все ще зберегли хоча б часткову когезію з матрицею, то сподівалися на

позитивний ефект ВТО. Адже в сталі все ще збереглися шляхи для дифузійного
перерозподілу елементів, що необхідно для розчинення карбідів, що виділилися

впродовж тривалої експлуатації сталі вздовж меж зерен.

6. Фрактографічний аналіз зламів ударних зразків підтвердив сильнішу

деградацію сталі РЗ гину в околі ЗП труби, яка проявилася декогезією карбідів від

матриці на всіх етапах поширення руйнування зразків. Біля ВП труби карбіди все

ще зберігали досить високу когезію з матрицею, що є доказом меншої

пошкодженості металу порами навколо карбідів біля ВП труби.
