99
32% – у центрі її перерізу (рис. 4.2). Після ВТО за цим режимом відсоток середніх

зерен (діаметром від 10 до 30 мкм) практично не змінився біля обох поверхонь

труби і дещо зменшився в центрі її перерізу. Тоді як відсоток дрібних зерен

(розміром менших за 10 мкм) зріс до 20…23 %.

а б

в г

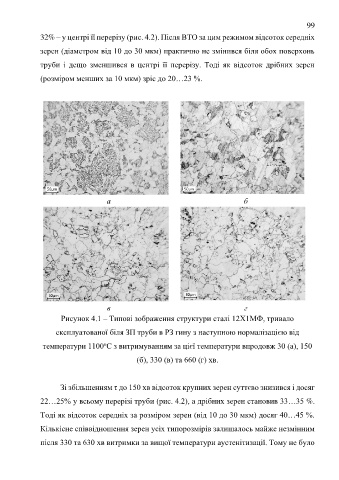

Рисунок 4.1 – Типові зображення структури сталі 12Х1МФ, тривало

експлуатованої біля ЗП труби в РЗ гину з наступною нормалізацією від

о
температури 1100 С з витримуванням за цієї температури впродовж 30 (а), 150
(б), 330 (в) та 660 (г) хв.

Зі збільшенням τ до 150 хв відсоток крупних зерен суттєво знизився і досяг

22…25% у всьому перерізі труби (рис. 4.2), а дрібних зерен становив 33…35 %.

Тоді як відсоток середніх за розміром зерен (від 10 до 30 мкм) досяг 40…45 %.

Кількісне співвідношення зерен усіх типорозмірів залишалось майже незмінним

після 330 та 630 хв витримки за вищої температури аустенітизації. Тому не було
