труби (44 %), а найбільшим був біля її ВП (53 %). В центрі перерізу труби

відсоток зерен розміром від 10 до 30 мкм відповідав 49 %. Така неоднозначна

зміна відсотку зерен з максимальним розміром (D > 30 мкм) по товщині стінки

труби свідчить, що саме вони відіграють вирішальну роль у процесах повзучості,

що домінують в околі ЗП труби. Адже, зі збільшенням розміру зерна потужність

дислокаційних скупчень на їх межах зростає, що полегшує перехід дислокацій

крізь ці межі у сусідні зерна і деформацію в цілому.

а б

в

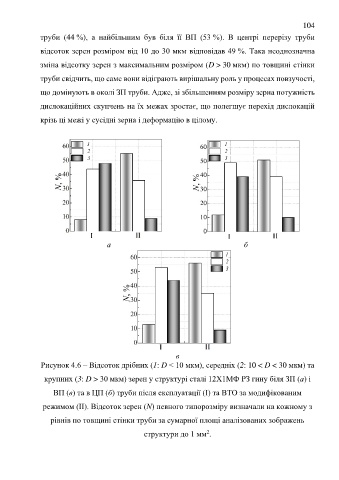

Рисунок 4.6 – Відсоток дрібних (1: D < 10 мкм), середніх (2: 10 < D < 30 мкм) та

крупних (3: D > 30 мкм) зерен у структурі сталі 12Х1МФ РЗ гину біля ЗП (а) і

ВП (в) та в ЦП (б) труби після експлуатації (I) та ВТО за модифікованим

режимом (II). Відсоток зерен (N) певного типорозміру визначали на кожному з

рівнів по товщині стінки труби за сумарної площі аналізованих зображень

2
структури до 1 мм .
