102
парогоні, то вважали важливим оцінити відмінності між ними після застосування

ВТО. Адже відновлення структури сталі в усьому перерізі стінки труби

впливатиме на здатність сталі до подальшої експлуатації. Після застосування до

експлуатованої сталі 12Х1МФ запропонованого режиму ВТО виявили, що по

всій товщині стінки труби РЗ гину сформувалася ферит-перлітна структура

(рис.4.4) [152].

а б

в г

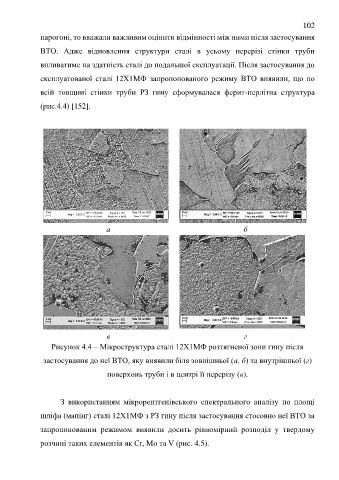

Рисунок 4.4 – Мікроструктура сталі 12Х1МФ розтягненої зони гину після

застосування до неї ВТО, яку виявили біля зовнішньої (a, б) та внутрішньої (г)

поверхонь труби і в центрі її перерізу (в).

З використанням мікрорентгенівського спектрального аналізу по площі

шліфа (мапінг) сталі 12Х1МФ з РЗ гину після застосування стосовно неї ВТО за

запропонованим режимом виявили досить рівномірний розподіл у твердому

розчині таких елементів як Cr, Mo та V (рис. 4.5).
