підстав збільшувати експозицію під час витримування зразків за високої
температури перед нормалізацією за режимом N1.
а б
в

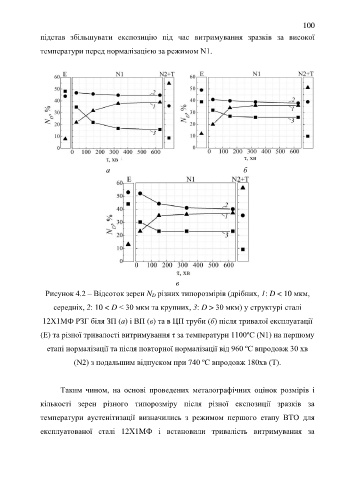

Рисунок 4.2 – Відсоток зерен N D різних типорозмірів (дрібних, 1: D < 10 мкм,
середніх, 2: 10 < D < 30 мкм та крупних, 3: D > 30 мкм) у структурі сталі
12Х1МФ РЗГ біля ЗП (а) і ВП (в) та в ЦП труби (б) після тривалої експлуатації
(E) та різної тривалості витримування τ за температури 1100ºС (N1) на першому
етапі нормалізації та після повторної нормалізації від 960 ºС впродовж 30 хв
(N2) з подальшим відпуском при 740 ºС впродовж 180хв (T).
Таким чином, на основі проведених металографічних оцінок розмірів і
кількості зерен різного типорозміру після різної експозиції зразків за
температури аустенітизації визначились з режимом першого етапу ВТО для
експлуатованої сталі 12Х1МФ і встановили тривалість витримування за
