103

30 µм

а б

в г

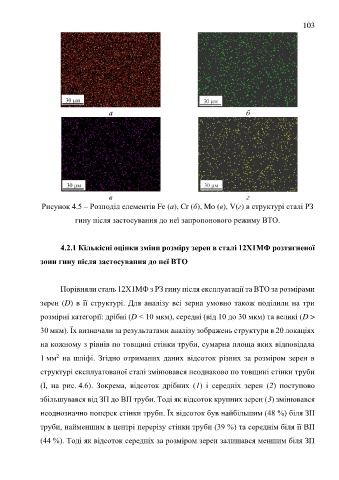

Рисунок 4.5 – Розподіл елементів Fe (а), Cr (б), Mo (в), V(г) в структурі сталі РЗ

гину після застосування до неї запропонового режиму ВТО.

4.2.1 Кількісні оцінки зміни розміру зерен в сталі 12Х1МФ розтягненої

зони гину після застосування до неї ВТО

Порівняли сталь 12Х1МФ з РЗ гину після експлуатації та ВТО за розмірами

зерен (D) в її структурі. Для аналізу всі зерна умовно також поділили на три

розмірні категорії: дрібні (D < 10 мкм), середні (від 10 до 30 мкм) та великі (D >

30 мкм). Їх визначали за результатами аналізу зображень структури в 20 локаціях

на кожному з рівнів по товщині стінки труби, сумарна площа яких відповідала

2
1 мм на шліфі. Згідно отриманих даних відсоток різних за розміром зерен в
структурі експлуатованої сталі змінювався неоднаково по товщині стінки труби

(І, на рис. 4.6). Зокрема, відсоток дрібних (1) і середніх зерен (2) поступово
збільшувався від ЗП до ВП труби. Тоді як відсоток крупних зерен (3) змінювався

неоднозначно поперек стінки труби. Їх відсоток був найбільшим (48 %) біля ЗП
труби, найменшим в центрі перерізу стінки труби (39 %) та середнім біля її ВП

(44 %). Тоді як відсоток середніх за розміром зерен залишався меншим біля ЗП
