80
3.3 Фрактографічні ознаки експлуатаційної деградації сталі 12Х1МФ

з розтягненої зони гину парогону ТЕС

3.3.1 Особливості руйнування сталі, тривало експлуатованої в околі

зовнішньої і внутрішньої поверхонь труби за випробувань розтягом

Аналізували злами випробуваних на розтяг зразків тангенціальної

орієнтації вирізані з РЗ гину біля ЗП та ВП труби (рис. 3.8).

а б

в г

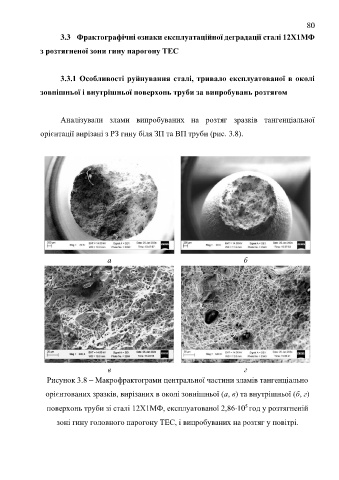

Рисунок 3.8 – Макрофрактограми центральної частини зламів тангенціально

орієнтованих зразків, вирізаних в околі зовнішньої (а, в) та внутрішньої (б, г)

5
поверхонь труби зі сталі 12Х1МФ, експлуатованої 2,8610 год у розтягненій

зоні гину головного парогону ТЕС, і випробуваних на розтяг у повітрі.
