79
кількість не була найвищою (рис. 3.7б). У будь-якому разі саме з істотним

зростанням кількості карбідів, розташованих вздовж меж зерен, пов’язали

зниження когезії між суміжними зернами [141].

а б

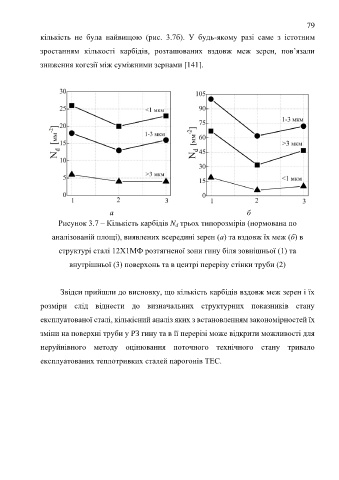

Рисунок 3.7 – Кількість карбідів N d трьох типорозмірів (нормована по

аналізованій площі), виявлених всередині зерен (а) та вздовж їх меж (б) в

структурі сталі 12Х1МФ розтягненої зони гину біля зовнішньої (1) та

внутрішньої (3) поверхонь та в центрі перерізу стінки труби (2)

Звідси прийшли до висновку, що кількість карбідів вздовж меж зерен і їх

розміри слід віднести до визначальних структурних показників стану

експлуатованої сталі, кількісний аналіз яких з встановленням закономірностей їх

зміни на поверхні труби у РЗ гину та в її перерізі може відкрити можливості для

неруйнівного методу оцінювання поточного технічного стану тривало

експлуатованих теплотривких сталей парогонів ТЕС.
