82
(рис. 3.9). Адже на зламі зразка, вирізаного біля ЗП труби, включень на дні ямок

значно менше ніж на дні ямок зразка, вирізаного біля її ВП. Це пряме

фактографічне підтвердження інтенсивнішої деградації сталі біля ЗП ніж біля ВП

труби.

а б

в г

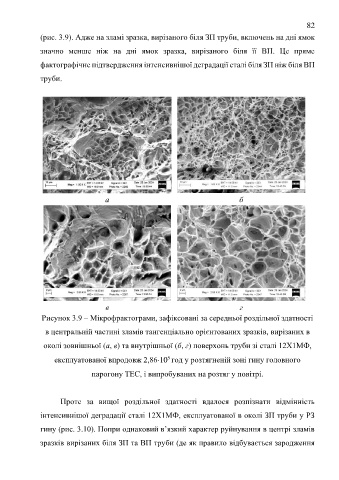

Рисунок 3.9 – Мікрофрактограми, зафіксовані за середньої роздільної здатності

в центральній частині зламів тангенціально орієнтованих зразків, вирізаних в

околі зовнішньої (а, в) та внутрішньої (б, г) поверхонь труби зі сталі 12Х1МФ,

5
експлуатованої впродовж 2,8610 год у розтягненій зоні гину головного
парогону ТЕС, і випробуваних на розтяг у повітрі.

Проте за вищої роздільної здатності вдалося розпізнати відмінність

інтенсивнішої деградації сталі 12Х1МФ, експлуатованої в околі ЗП труби у РЗ

гину (рис. 3.10). Попри однаковий в’язкий характер руйнування в центрі зламів

зразків вирізаних біля ЗП та ВП труби (де як правило відбувається зародження
