77
(39 %) та ВП (44 %). При цьому кількість середніх за розміром зерен залишалась

найменшою біля ЗП труби (44 %), а найбільшою – (53 %) біля її ВП. Тоді як в ЦП

стінки труби кількість зерен розміром від 10 до 30 мкм досягала 49 %. Отримана

неоднозначна зміна максимального розміру зерна (D > 30 мкм) по товщині стінки

труби свідчить, що саме ці зерна беруть участь у процесах повзучості, які

домінують в околі ЗП труби. Адже чим більший розмір зерна, тим легше

відбувається рух дислокацій, оскільки потужність дислокаційного накопичення

зростає з розміром зерна, що полегшує перехід через межу зерна у сусіднє зерно.

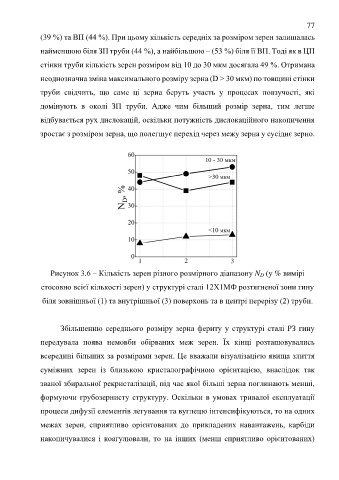

Рисунок 3.6 – Кількість зерен різного розмірного діапазону N D (у % вимірі

стосовно всієї кількості зерен) у структурі сталі 12Х1МФ розтягненої зони гину

біля зовнішньої (1) та внутрішньої (3) поверхонь та в центрі перерізу (2) труби.

Збільшенню середнього розміру зерна фериту у структурі сталі РЗ гину

передувала поява немовби обірваних меж зерен. Їх кінці розташовувались

всередині більших за розмірами зерен. Це вважали візуалізацією явища злиття

суміжних зерен із близькою кристалографічною орієнтацією, внаслідок так

званої збиральної рекристалізації, під час якої більші зерна поглинають менші,

формуючи грубозернисту структуру. Оскільки в умовах тривалої експлуатації

процеси дифузії елементів легування та вуглецю інтенсифікуються, то на одних

межах зерен, сприятливо орієнтованих до прикладених навантажень, карбіди

накопичувалися і коагулювали, то на інших (менш сприятливо орієнтованих)
