84

а б

в г

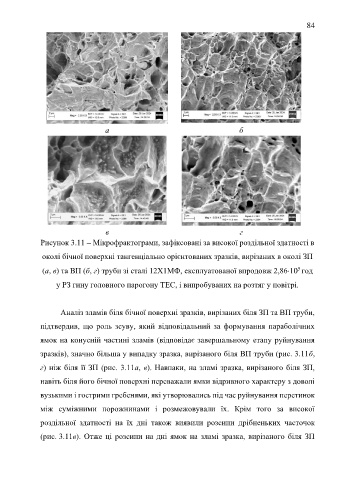

Рисунок 3.11 – Мікрофрактограми, зафіксовані за високої роздільної здатності в

околі бічної поверхні тангенціально орієнтованих зразків, вирізаних в околі ЗП

5
(а, в) та ВП (б, г) труби зі сталі 12Х1МФ, експлуатованої впродовж 2,8610 год
у РЗ гину головного парогону ТЕС, і випробуваних на розтяг у повітрі.

Аналіз зламів біля бічної поверхні зразків, вирізаних біля ЗП та ВП труби,
підтвердив, що роль зсуву, який відповідальний за формування параболічних

ямок на конусній частині зламів (відповідає завершальному етапу руйнування
зразків), значно більша у випадку зразка, вирізаного біля ВП труби (рис. 3.11б,

г) ніж біля її ЗП (рис. 3.11а, в). Навпаки, на зламі зразка, вирізаного біля ЗП,

навіть біля його бічної поверхні переважали ямки відривного характеру з доволі

вузькими і гострими гребенями, які утворювались під час руйнування перетинок

між суміжними порожнинами і розмежовували їх. Крім того за високої

роздільної здатності на їх дні також виявили розсипи дрібненьких часточок

(рис. 3.11в). Отже ці розсипи на дні ямок на зламі зразка, вирізаного біля ЗП
