83
осередків руйнування за випробувань на розтяг), на зразку, вирізаному біля ЗП,

не виявили окремих великих включень на дні ямок (рис. 3.10а, в). Замість них

спостерігали лише розсипи із дрібних (їх розмір не перевищував 300 нм)

часточок. Водночас на зразку, вирізаному біля ВП труби, виявляли лише

традиційні різні за формою і розмірами включення і карбіди (рис. 3.10б, г).

а б

в г

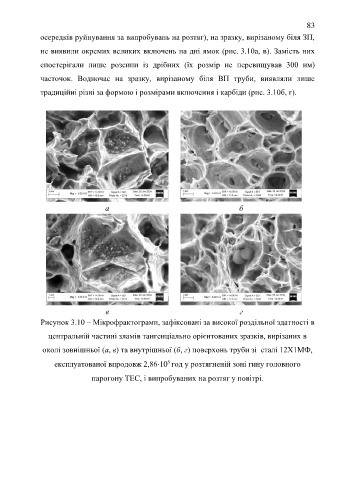

Рисунок 3.10 – Мікрофрактограми, зафіксовані за високої роздільної здатності в

центральній частині зламів тангенціально орієнтованих зразків, вирізаних в

околі зовнішньої (а, в) та внутрішньої (б, г) поверхонь труби зі сталі 12Х1МФ,

експлуатованої впродовж 2,8610 год у розтягненій зоні гину головного
5
парогону ТЕС, і випробуваних на розтяг у повітрі.
