76
в ЦП стінки труби, де менш сприятливі силові умови для повзучості (а, отже, і

для міграційної перебудови форми зерен). Рекристалізація і «вимітання» карбідів

зсередини зерен тут ще не завершилася і дрібні зерна зберігають рівновісність, а

всередині великих зерен неправильної форми все ще багато великих глобулярних

карбідів (рис. 3.5б). Тоді як біля ЗП труби форма зерен залишалася в основному

витягненою (розміри їх півосей в середньому становили 15 і 40 мкм), а карбіди

всередині них траплялись скоріше як виключення з правил (рис.3.5а).

а б

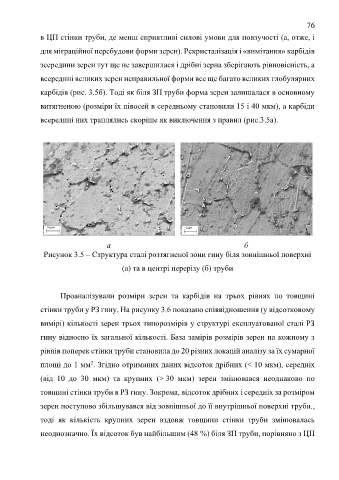

Рисунок 3.5 – Структура сталі розтягненої зони гину біля зовнішньої поверхні

(а) та в центрі перерізу (б) труби

Проаналізували розміри зерен та карбідів на трьох рівнях по товщині

стінки труби у РЗ гину. На рисунку 3.6 показано співвідношення (у відсотковому

вимірі) кількості зерен трьох типорозмірів у структурі експлуатованої сталі РЗ

гину відносно їх загальної кількості. База замірів розмірів зерен на кожному з

рівнів поперек стінки труби становила до 20 різних локацій аналізу за їх сумарної

2
площі до 1 мм . Згідно отриманих даних відсоток дрібних (< 10 мкм), середніх
(від 10 до 30 мкм) та крупних (> 30 мкм) зерен змінювався неоднаково по

товщині стінки труби в РЗ гину. Зокрема, відсоток дрібних і середніх за розміром

зерен поступово збільшувався від зовнішньої до її внутрішньої поверхні труби.,

тоді як кількість крупних зерен вздовж товщини стінки труби змінювалась

неоднозначно. Їх відсоток був найбільшим (48 %) біля ЗП труби, порівняно з ЦП
