Page 74 - Дисертація на здобуття наукового ступеня доктора філософії

74

а б

в г

д е

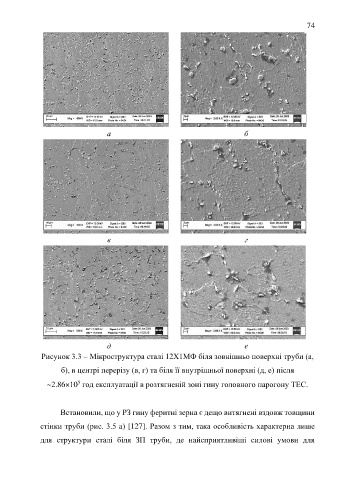

Рисунок 3.3 – Мікроструктура сталі 12Х1МФ біля зовнішньо поверхні труби (a,

б), в центрі перерізу (в, г) та біля її внутрішньої поверхні (д, е) після

~2.8610 год експлуатації в розтягненій зоні гину головного парогону ТЕС.
5

Встановили, що у РЗ гину феритні зерна є дещо витягнені вздовж товщини

стінки труби (рис. 3.5 а) [127]. Разом з тим, така особливість характерна лише

для структури сталі біля ЗП труби, де найсприятливіші силові умови для
