Page 106 - Дисертація на здобуття наукового ступеня доктора філософії

106

а в д

б г е

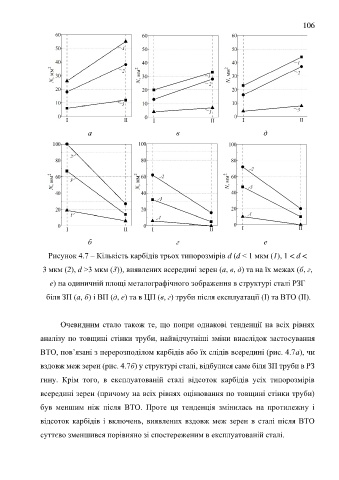

Рисунок 4.7 – Кількість карбідів трьох типорозмірів d (d < 1 мкм (1), 1 < d <

3 мкм (2), d >3 мкм (3)), виявлених всередині зерен (а, в, д) та на їх межах (б, г,

е) на одиничній площі металографічного зображення в структурі сталі РЗГ

біля ЗП (а, б) і ВП (д, е) та в ЦП (в, г) труби після експлуатації (I) та ВТО (II).

Очевидним стало також те, що попри однакові тенденції на всіх рівнях

аналізу по товщині стінки труби, найвідчутніші зміни внаслідок застосування

ВТО, пов’язані з перерозподілом карбідів або їх слідів всередині (рис. 4.7а), чи

вздовж меж зерен (рис. 4.7б) у структурі сталі, відбулися саме біля ЗП труби в РЗ

гину. Крім того, в експлуатованій сталі відсоток карбідів усіх типорозмірів

всередині зерен (причому на всіх рівнях оцінювання по товщині стінки труби)

був меншим ніж після ВТО. Проте ця тенденція змінилась на протилежну і

відсоток карбідів і включень, виявлених вздовж меж зерен в сталі після ВТО

суттєво зменшився порівняно зі спостереженим в експлуатованій сталі.
