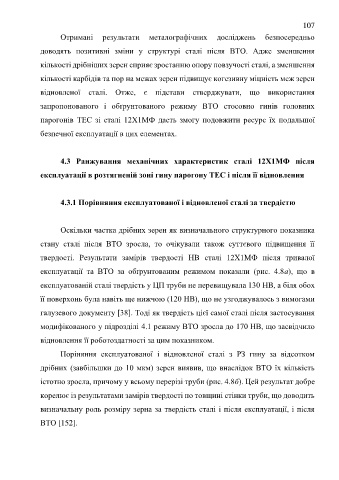

Page 107 - Дисертація на здобуття наукового ступеня доктора філософії

107
Отримані результати металографічних досліджень безпосередньо

доводять позитивні зміни у структурі сталі після ВТО. Адже зменшення

кількості дрібніших зерен сприяє зростанню опору повзучості сталі, а зменшення

кількості карбідів та пор на межах зерен підвищує когезивну міцність меж зерен

відновленої сталі. Отже, є підстави стверджувати, що використання

запропонованого і обґрунтованого режиму ВТО стосовно гинів головних

парогонів ТЕС зі сталі 12Х1МФ дасть змогу подовжити ресурс їх подальшої

безпечної експлуатації в цих елементах.

4.3 Ранжування механічних характеристик сталі 12Х1МФ після

експлуатації в розтягненій зоні гину парогону ТЕС і після її відновлення

4.3.1 Порівняння експлуатованої і відновленої сталі за твердістю

Оскільки частка дрібних зерен як визначального структурного показника

стану сталі після ВТО зросла, то очікували також суттєвого підвищення її

твердості. Результати замірів твердості HB сталі 12Х1МФ після тривалої
експлуатації та ВТО за обґрунтованим режимом показали (рис. 4.8а), що в

експлуатованій сталі твердість у ЦП труби не перевищувала 130 HB, а біля обох
її поверхонь була навіть ще нижчою (120 HB), що не узгоджувалось з вимогами

галузевого документу [38]. Тоді як твердість цієї самої сталі після застосування
модифікованого у підрозділі 4.1 режиму ВТО зросла до 170 HB, що засвідчило

відновлення її роботоздатності за цим показником.

Поріняння експлуатованої і відновленої сталі з РЗ гину за відсотком

дрібних (завбільшки до 10 мкм) зерен виявив, що внаслідок ВТО їх кількість

істотно зросла, причому у всьому перерізі труби (рис. 4.8б). Цей результат добре

корелює із результатами замірів твердості по товщині стінки труби, що доводить

визначальну роль розміру зерна за твердість сталі і після експлуатації, і після

ВТО [152].
