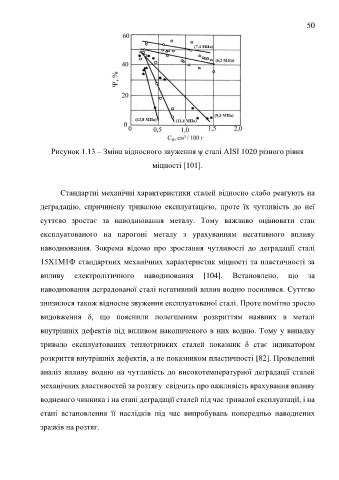

Page 50 - Дисертація на здобуття наукового ступеня доктора філософії
P. 50
50
Рисунок 1.13 – Зміна відносного звуження ψ сталі AISI 1020 різного рівня
міцності [101].
Cтандартні механічні характеристики сталей відносно слабо реагують на
деградацію, спричинену тривалою експлуатацією, проте їх чутливість до неї
суттєво зростає за наводнювання металу. Тому важливо оцінювати стан
експлуатованого на парогоні металу з урахуванням негативного впливу
наводнювання. Зокрема відомо про зростання чутливості до деградації сталі
15Х1М1Ф стандартних механічних характеристик міцності та пластичності за
впливу електролітичного наводнювання [104]. Встановлено, що за
наводнювання деградованої сталі негативний вплив водню посилився. Суттєво
знизилося також відносне звуження експлуатованої сталі. Проте помітно зросло
видовження δ, що пояснили полегшеним розкриттям наявних в металі
внутрішніх дефектів під впливом накопиченого в них водню. Тому у випадку
тривало експлуатованих теплотривких сталей показник δ стає індикатором
розкриття внутрішніх дефектів, а не показником пластичності [82]. Проведений
аналіз впливу водню на чутливість до високотемпературної деградації сталей
механічних властивостей за розтягу свідчить про важливість врахування впливу
водневого чинника і на етапі деградації сталей під час тривалої експлуатації, і на
етапі встановлення її наслідків під час випробувань попередньо наводнених
зразків на розтяг.
