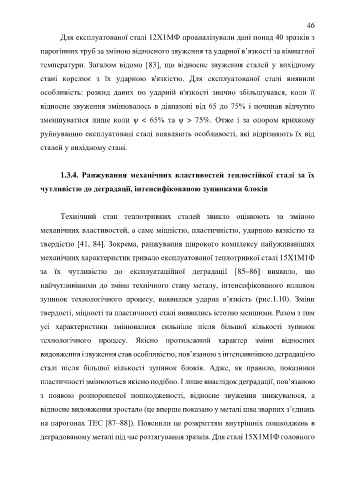

Page 46 - Дисертація на здобуття наукового ступеня доктора філософії
P. 46
46
Для експлуатованої сталі 12Х1МФ проаналізували дані понад 40 зразків з
парогінних труб за зміною відносного звуження та ударної в’язкості за кімнатної
температури. Загалом відомо [83], що відносне звуження сталей у вихідному
стані корелює з їх ударною в'язкістю. Для експлуатованої сталі виявили
особливість: розкид даних по ударній в'язкості значно збільшувався, коли її
відносне звуження змінювалось в діапазоні від 65 до 75% і починав відчутно
зменшуватися лише коли ψ < 65% та ψ > 75%. Отже і за опором крихкому
руйнуванню експлуатовані сталі виявляють особливості, які відрізняють їх від
сталей у вихідному стані.
1.3.4. Ранжування механічних властивостей теплостійкої сталі за їх
чутливістю до деградації, інтенсифікованою зупинками блоків
Технічний стан теплотривких сталей звикло оцінюють за зміною
механічних властивостей, а саме міцністю, пластичністю, ударною вязкістю та
твердістю [41, 84]. Зокрема, ранжування широкого комплексу найуживаніших
механічних характеристик тривало експлуатованої теплотривкої сталі 15Х1М1Ф
за їх чутливістю до експлуатаційної деградації [85–86] виявило, що
найчутливішими до зміни технічного стану металу, інтенсифікованого впливом
зупинок технологічного процесу, виявилася ударна в’язкість (рис.1.10). Зміни
твердості, міцності та пластичності сталі виявились істотно меншими. Разом з тим
усі характеристики змінювалися сильніше після більшої кількості зупинок
технологічного процесу. Якісно протилежний характер зміни відносних
видовження і звуження став особливістю, пов’язаною з інтенсивнішою деградацією
сталі після більшої кількості зупинок блоків. Адже, як правило, показники
пластичності змінюються якісно подібно. І лише внаслідок деградації, пов’язаною
з появою розпорошеної пошкодженості, відносне звуження знижувалося, а
відносне видовження зростало (це вперше показано у металі шва зварних з’єднань
на парогонах ТЕС [87–88]). Пояснили це розкриттям внутрішніх пошкоджень в
деградованому металі під час розтягування зразків. Для сталі 15Х1М1Ф головного
