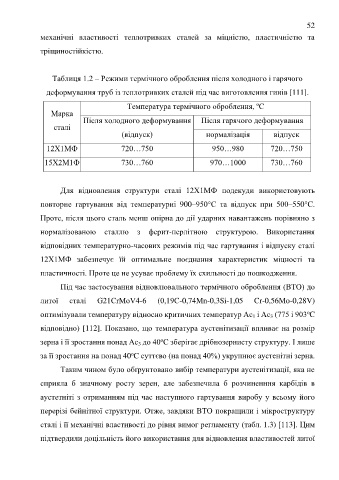

Page 52 - Дисертація на здобуття наукового ступеня доктора філософії

52
механічні властивості теплотривких сталей за міцністю, пластичністю та

тріщиностійкістю.

Таблиця 1.2 – Режими термічного оброблення після холодного і гарячого

деформування труб із теплотривких сталей під час виготовлення гинів [111].

Температура термічного оброблення, ºС
Марка
Після холодного деформування Після гарячого деформування
сталі
(відпуск) нормалізація відпуск

12Х1МФ 720…750 950…980 720…750

15Х2М1Ф 730…760 970…1000 730…760

Для відновлення структури сталі 12Х1МФ подекуди використовують

повторне гартування від температуриі 900–950°C та відпуск при 500–550°C.

Проте, після цього сталь менш опірна до дії ударних навантажень порівняно з

нормалізованою сталлю з ферит-перлітною структурою. Використання

відповідних температурно-часових режимів під час гартування і відпуску сталі

12Х1МФ забезпечує їй оптимальне поєднання характеристик міцності та

пластичності. Проте це не усуває проблему їх схильності до пошкодження.

Під час застосування відновлювального термічного оброблення (ВТО) до

литої сталі G21CrMoV4-6 (0,19С-0,74Mn-0,3Si-1,05 Cr-0,56Mo-0,28V)

оптимізували температуру відносно критичних температур Ac 1 і Ac 3 (775 і 903 C
o
відповідно) [112]. Показано, що температура аустенітизації впливає на розмір

o
зерна і її зростання понад Ac 3 до 40 C зберігає дрібнозернисту структуру. І лише
o
за її зростання на понад 40 C суттєво (на понад 40%) укрупнює аустенітні зерна.
Таким чином було обґрунтовано вибір температури аустенітизації, яка не

сприяла б значному росту зерен, але забезпечила б розчиненння карбідів в

аустетніті з отриманням під час наступного гартування виробу у всьому його

перерізі бейнітної структури. Отже, завдяки ВТО покращили і мікроструктуру

сталі і її механічні властивості до рівня вимог регламенту (табл. 1.3) [113]. Цим

підтвердили доцільність його використання для відновлення властивостей литої
