Page 47 - Дисертація на здобуття наукового ступеня доктора філософії

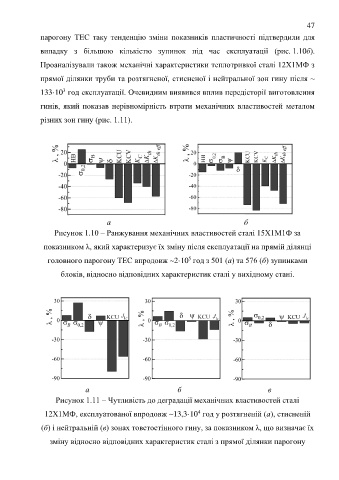

47
парогону ТЕС таку тенденцію зміни показників пластичності підтвердили для

випадку з більшою кількістю зупинок під час експлуатації (рис. 1.10б).

Проаналізували також механічні характеристики теплотривкої сталі 12Х1МФ з

прямої ділянки труби та розтягненої, стисненої і нейтральної зон гину після ~

3
133·10 год експлуатації. Очевидним виявився вплив передісторії виготовлення
гинів, який показав нерівномірність втрати механічних властивостей металом

різних зон гину (рис. 1.11).

а б
Рисунок 1.10 – Ранжування механічних властивостей сталі 15Х1М1Ф за

показником λ, який характеризує їх зміну після експлуатації на прямій ділянці

5
головного парогону ТЕС впродовж ~2·10 год з 501 (а) та 576 (б) зупинками
блоків, відносно відповідних характеристик сталі у вихідному стані.

а б в

Рисунок 1.11 – Чутливість до деградації механічних властивостей сталі

4
12Х1МФ, експлуатованої впродовж ~13,3·10 год у розтягненій (а), стисненій
(б) і нейтральній (в) зонах товстостінного гину, за показником λ, що визначає їх

зміну відносно відповідних характеристик сталі з прямої ділянки парогону
