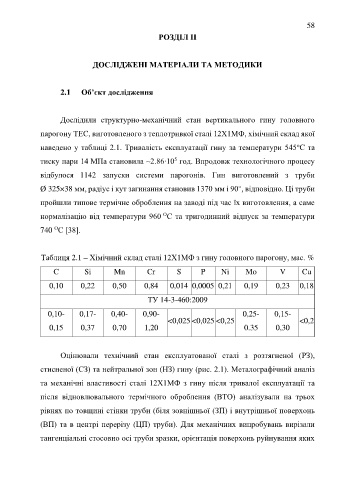

58
РОЗДІЛ ІІ

ДОСЛІДЖЕНІ МАТЕРІАЛИ ТА МЕТОДИКИ

2.1 Об’єкт дослідження

Дослідили структурно-механічний стан вертикального гину головного

парогону ТЕС, виготовленого з теплотривкої сталі 12Х1МФ, хімічний склад якої

о
наведено у таблиці 2.1. Тривалість експлуатації гину за температури 545 С та
5
тиску пари 14 МПа становила ~2.86∙10 год. Впродовж технологічного процесу
відбулося 1142 запуски системи парогонів. Гин виготовлений з труби

○
Ø 325×38 мм, радіус і кут загинання становив 1370 мм і 90 , відповідно. Ці труби
пройшли типове термічне оброблення на заводі під час їх виготовлення, а саме

О
нормалізацію від температури 960 С та тригодинний відпуск за температури
740 С [38].
О

Таблиця 2.1 – Хімічний склад сталі 12Х1МФ з гину головного парогону, мас. %
C Si Mn Cr S P Ni Mo V Cu

0,10 0,22 0,50 0,84 0,014 0,0005 0,21 0,19 0,23 0,18

ТУ 14-3-460:2009

0,10- 0,17- 0,40- 0,90- 0,25- 0,15-
<0,025 <0,025 <0,25 <0,2
0,15 0,37 0,70 1,20 0.35 0,30

Оцінювали технічний стан експлуатованої сталі з розтягненої (РЗ),

стисненої (СЗ) та нейтральної зон (НЗ) гину (рис. 2.1). Металографічний аналіз

та механічні властивості сталі 12Х1МФ з гину після тривалої експлуатації та

після відновлювального термічного оброблення (ВТО) аналізували на трьох

рівнях по товщині стінки труби (біля зовнішньої (ЗП) і внутрішньої поверхонь

(ВП) та в центрі перерізу (ЦП) труби). Для механічних випробувань вирізали

тангенціальні стосовно осі труби зразки, орієнтація поверхонь руйнування яких
