60

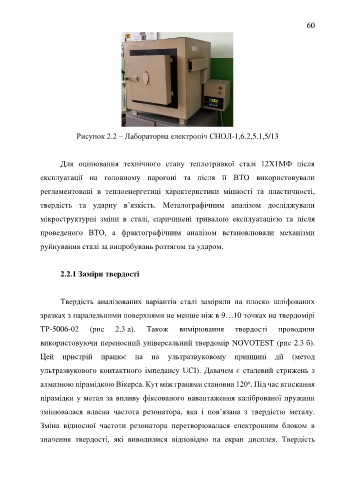

Рисунок 2.2 – Лабораторна електропіч СНОЛ-1,6.2,5.1,5/13

Для оцінювання технічного стану теплотривкої сталі 12Х1МФ після

експлуатації на головному парогоні та після її ВТО використовували

регламентовані в теплоенергетиці характеристики міцності та пластичності,

твердість та ударну в’язкість. Металографічним аналізом досліджували

мікроструктурні зміни в сталі, спричинені тривалою експлуатацією та після

проведеного ВТО, а фрактографічним аналізом встановлювали механізми

руйнування сталі за випробувань розтягом та ударом.

2.2.1 Заміри твердості

Твердість аналізованих варіантів сталі заміряли на плоско шліфованих

зразках з паралельними поверхнями не менше ніж в 9…10 точках на твердомірі

ТР-5006-02 (рис 2.3 а). Також вимірювання твердості проводили

використовуючи переносний універсальний твердомір NOVOTEST (рис 2.3 б).

Цей пристрій працює на на ультразвуковому принципі дії (метод

ультразвукового контактного імпедансу UCI). Давачем є сталевий стрижень з

о
алмазною пірамідкою Вікерса. Кут між гранями становив 120 . Під час втискання
пірамідки у метал за впливу фіксованого навантаження каліброваної пружини

змінювалася власна частота резонатора, яка і пов’язана з твердістю металу.

Зміна відносної частоти резонатора перетворювалася електронним блоком в

значення твердості, які виводилися відповідно на екран дисплея. Твердість
