59
відповідала напрямку поширення типових осьових (L–R) пошкоджень в гинах

труб, експлуатованих на головному парогоні.

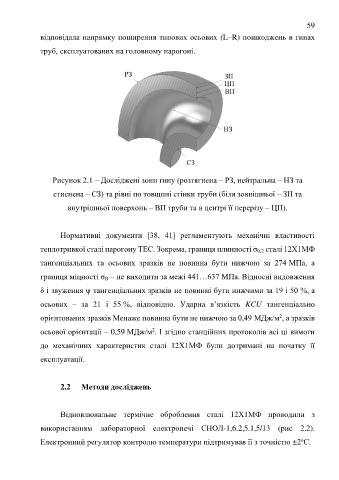

Рисунок 2.1 – Досліджені зони гину (розтягнена – РЗ, нейтральна – НЗ та

стиснена – СЗ) та рівні по товщині стінки труби (біля зовнішньої – ЗП та
внутрішньої поверхонь – ВП труби та в центрі її перерізу – ЦП).

Нормативні документи [38, 41] регламентують механічні властивості

теплотривкої сталі парогону ТЕС. Зокрема, границя плинності σ 0,2 сталі 12Х1МФ

тангенціальних та осьових зразків не повинна бути нижчою за 274 МПа, а

границя міцності σ В – не виходити за межі 441…637 МПа. Відносні видовження

δ і звуження ψ тангенціальних зразків не повинні бути нижчими за 19 і 50 %, а

осьових – за 21 і 55 %, відповідно. Ударна в’язкість KCU тангенціально

2
орієнтованих зразків Менаже повинна бути не нижчою за 0,49 МДж/м , а зразків
2
осьової орієнтації – 0,59 МДж/м . І згідно станційних протоколів всі ці вимоги
до механічних характеристик сталі 12Х1МФ були дотримані на початку її

експлуатації.

2.2 Методи досліджень

Відновлювальне термічне оброблення сталі 12Х1МФ проводили з

використанням лабораторної електропечі СНОЛ-1,6.2,5.1,5/13 (рис 2.2).

о
Електронний регулятор контролю температури підтримував її з точністю ±2 С.
