61
визначали як середньоарифметичне значення десяти замірів на різних рівнях по

товщині перерізу труби розтягненої зони гину. Від зовнішньої та внутрішньої

поверхонь гину труби заміри твердості здійснювали на віддалі 2…5 мм.

а б

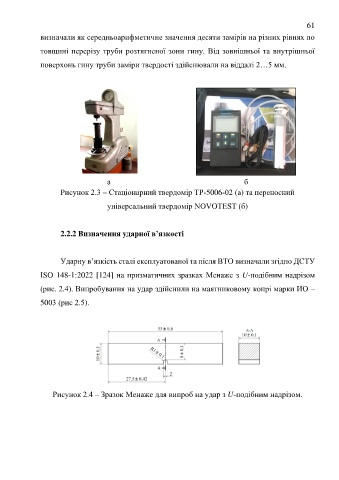

Рисунок 2.3 – Стаціонарний твердомір ТР-5006-02 (а) та переносний

універсальний твердомір NOVOTEST (б)

2.2.2 Визначення ударної в’язкості

Ударну в’язкість сталі експлуатованої та після ВТО визначали згідно ДСТУ

ISO 148-1:2022 [124] на призматичних зразках Менаже з U-подібним надрізом

(рис. 2.4). Випробування на удар здійснили на маятниковому копрі марки ИО –

5003 (рис 2.5).

Рисунок 2.4 – Зразок Менаже для випроб на удар з U-подібним надрізом.
