Page 43 - Дисертація на здобуття наукового ступеня доктора філософії

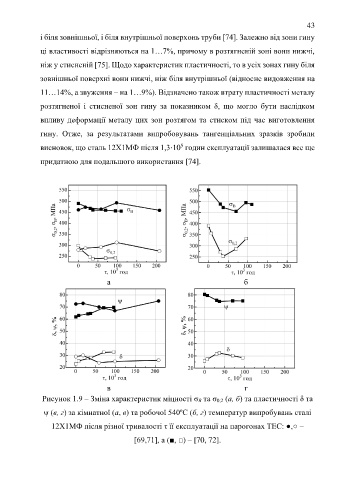

43
і біля зовнішньої, і біля внутрішньої поверхонь труби [74]. Залежно від зони гину

ці властивості відрізняються на 1…7%, причому в розтягненій зоні вони нижчі,

ніж у стисненій [75]. Щодо характеристик пластичності, то в усіх зонах гину біля

зовнішньої поверхні вони нижчі, ніж біля внутрішньої (відносне видовження на

11…14%, а звуження – на 1…9%). Відзначено також втрату пластичності металу

розтягненої і стисненої зон гину за показником δ, що могло бути наслідком

впливу деформації металу цих зон розтягом та стиском під час виготовлення

гину. Отже, за результатами випробовувань тангенціальних зразків зробили

5
висновок, що сталь 12Х1МФ після 1,3⋅10 годин експлуатації залишалася все ще
придатною для подальшого використання [74].

а б

в г
Рисунок 1.9 – Зміна характеристик міцності σ В та σ 0,2 (а, б) та пластичності δ та

ψ (в, г) за кімнатної (а, в) та робочої 540ºС (б, г) температур випробувань сталі

12Х1МФ після різної тривалості τ її експлуатації на парогонах ТЕС: ●,○ –

[69,71], а (■, □) – [70, 72].
