30
системи (рис. 1.1). Високий рівень напружень розтягу на зовнішній поверхні

труб сприяє зародженню та поширенню тріщин. Водень, абсорбований металом

під час експлуатації, додатково інтенсифікує і деградацію структури, і

поширення тріщин, що пришвидшує руйнування конструкції.

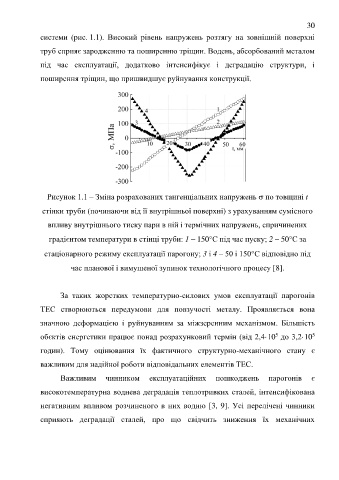

Рисунок 1.1 – Зміна розрахованих тангенціальних напружень  по товщині t

стінки труби (починаючи від її внутрішньої поверхні) з урахуванням сумісного

впливу внутрішнього тиску пари в ній і термічних напружень, спричинених

градієнтом температури в стінці труби: 1 – 150С під час пуску; 2 – 50С за

стаціонарного режиму експлуатації парогону; 3 і 4 – 50 і 150С відповідно під

час планової і вимушеної зупинок технологічного процесу [8].

За таких жорстких температурно-силових умов експлуатації парогонів

ТЕС створюються передумови для повзучості металу. Проявляється вона

значною деформацією і руйнуванням за міжзеренним механізмом. Більшість

5
5
обєктів енергетики працює понад розрахунковий термін (від 2,4·10 до 3,2·10
годин). Тому оцінювання їх фактичного структурно-механічного стану є

важливим для надійної роботи відповідальних елементів ТЕС.

Важливим чинником експлуатаційних пошкоджень парогонів є

високотемпературна воднева деградація теплотривких сталей, інтенсифікована

негативним впливом розчиненого в них водню [3, 9]. Усі перелічені чинники

сприяють деградації сталей, про що свідчить зниження їх механічних
