Page 6 - Дисертація на здобуття наукового ступеня доктора філософії

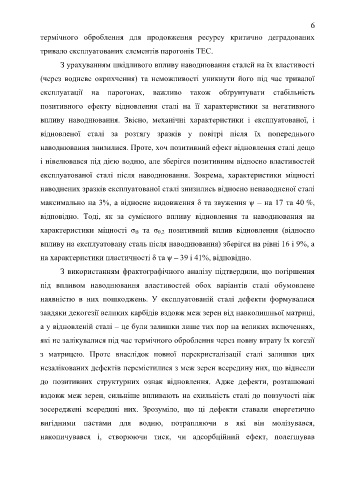

6
термічного оброблення для продовження ресурсу критично деградованих

тривало експлуатованих елементів парогонів ТЕС.

З урахуванням шкідливого впливу наводнювання сталей на їх властивості

(через водневе окрихчення) та неможливості уникнути його під час тривалої

експлуатації на парогонах, важливо також обґрунтувати стабільність

позитивного ефекту відновлення сталі на її характеристики за негативного

впливу наводнювання. Звісно, механічні характеристики і експлуатованої, і

відновленої сталі за розтягу зразків у повітрі після їх попереднього

наводнювання знизилися. Проте, хоч позитивний ефект відновлення сталі дещо

і нівелювався під дією водню, але зберігся позитивним відносно властивостей

експлуатованої сталі після наводнювання. Зокрема, характеристики міцності

наводнених зразків експлуатованої сталі знизились відносно ненаводненої сталі

максимально на 3%, а відносне видовження δ та звуження ѱ – на 17 та 40 %,

відповідно. Тоді, як за сумісного впливу відновлення та наводнювання на

характеристики міцності σ В та σ 0,2 позитивний вплив відновлення (відносно

впливу на експлуатовану сталь після наводнювання) зберігся на рівні 16 і 9%, а

на характеристики пластичності δ та ѱ – 39 і 41%, відповідно.
З використанням фрактографічного аналізу підтвердили, що погіршення

під впливом наводнювання властивостей обох варіантів сталі обумовлене
наявністю в них пошкоджень. У експлуатованій сталі дефекти формувалися

завдяки декогезії великих карбідів вздовж меж зерен від навколишньої матриці,
а у відновленій сталі – це були залишки лише тих пор на великих включеннях,

які не залікувалися під час термічного оброблення через повну втрату їх когезії

з матрицею. Проте внаслідок повної перекристалізації сталі залишки цих

незалікованих дефектів перемістилися з меж зерен всередину них, що віднесли

до позитивних структурних ознак відновлення. Адже дефекти, розташовані

вздовж меж зерен, сильніше впливають на схильність сталі до повзучості ніж

зосереджені всередині них. Зрозуміло, що ці дефекти ставали енергетично

вигідними пастами для водню, потрапляючи в які він молізувався,

накопичувався і, створюючи тиск, чи адсорбційний ефект, полегшував
