Page 5 - Дисертація на здобуття наукового ступеня доктора філософії

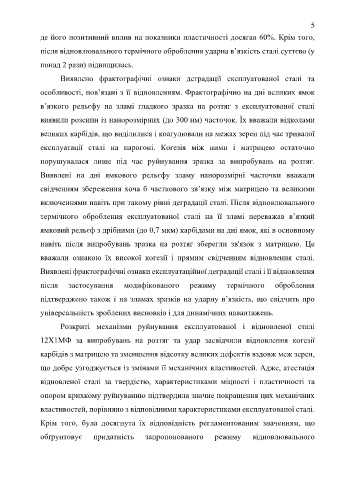

5
де його позитивний вплив на показники пластичності досягав 60%. Крім того,

після відновлювального термічного оброблення ударна в’язкість сталі суттєво (у

понад 2 рази) підвищилась.

Виявлено фрактографічні ознаки деградації експлуатованої сталі та

особливості, пов’язані з її відновленням. Фрактографічно на дні великих ямок

в’язкого рельєфу на зламі гладкого зразка на розтяг з експлуатованої сталі

виявили розсипи із нанорозмірних (до 300 нм) часточок. Їх вважали відколами

великих карбідів, що виділилися і коагулювали на межах зерен під час тривалої

експлуатації сталі на парогоні. Когезія між ними і матрицею остаточно

порушувалася лише під час руйнування зразка за випробувань на розтяг.

Виявлені на дні ямкового рельєфу зламу нанорозмірні часточки вважали

свідченням збереження хоча б часткового зв’язку між матрицею та великими

включеннями навіть при такому рівні деградації сталі. Після відновлювального

термічного оброблення експлуатованої сталі на її зламі переважав в’язкий

ямковий рельєф з дрібними (до 0,7 мкм) карбідами на дні ямок, які в основному

навіть після випробувань зразка на розтяг зберегли зв'язок з матрицею. Це

вважали ознакою їх високої когезії і прямим свідченням відновлення сталі.
Виявлені фрактографічні ознаки експлуатаційної деградації сталі і її відновлення

після застосування модифікованого режиму термічного оброблення
підтверджено також і на зламах зразків на ударну в’язкість, що свідчить про

універсальність зроблених висновків і для динамічних навантажень.
Розкриті механізми руйнування експлуатованої і відновленої сталі

12Х1МФ за випробувань на розтяг та удар засвідчили відновлення когезії

карбідів з матрицею та зменшення відсотку великих дефектів вздовж меж зерен,

що добре узгоджується із змінами її механічних властивостей. Адже, атестація

відновленої сталі за твердістю, характеристиками міцності і пластичності та

опором крихкому руйнуванню підтвердила значне покращення цих механічних

властивостей, порівняно з відповідними характеристиками експлуатованої сталі.

Крім того, була досягнута їх відповідність регламентованим значенням, що

обґрунтовує придатність запропонованого режиму відновлювального
