Page 2 - Дисертація на здобуття наукового ступеня доктора філософії
P. 2

2

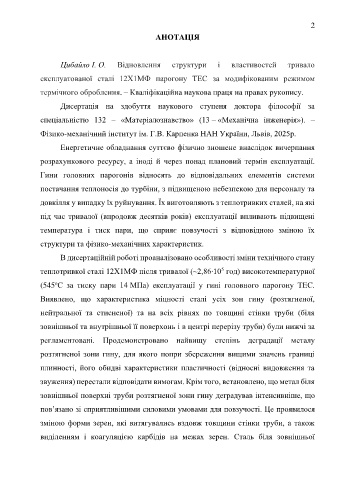

                                                        АНОТАЦІЯ



                      Цибайло І. О.       Відновлення        структури        і   властивостей        тривало

               експлуатованої  сталі  12Х1МФ  парогону  ТЕС  за  модифікованим  режимом

               термічного оброблення. – Кваліфікаційна наукова праця на правах рукопису.

                      Дисертація  на  здобуття  наукового  ступеня  доктора  філософії  за

               спеціальністю  132  –  «Матеріалознавство»  (13 – «Механічна  інженерія»).  –

               Фізико-механічний інститут ім. Г.В. Карпенка НАН України, Львів, 2025р.

                      Енергетичне обладнання суттєво фізично зношене внаслідок вичерпання

               розрахункового  ресурсу,  а  іноді  й  через  понад  плановий  термін  експлуатації.

               Гини  головних  парогонів  відносять  до  відповідальних  елементів  системи

               постачання теплоносія до турбіни, з підвищеною небезпекою для персоналу та

               довкілля у випадку їх руйнування. Їх виготовляють з теплотривких сталей, на які

               під час тривалої (впродовж десятків років) експлуатації впливають підвищені

               температура  і  тиск  пари,  що  сприяє  повзучості  з  відповідною  зміною  їх

               структури та фізико-механічних характеристик.


                      В дисертаційній роботі проаналізовано особливості зміни технічного стану
                                                                               5
               теплотривкої сталі 12Х1МФ після тривалої (~2,86∙10  год) високотемпературної
                    о
               (545 С  за  тиску  пари  14 МПа)  експлуатації  у  гині  головного  парогону  ТЕС.
               Виявлено,  що  характеристика  міцності  сталі  усіх  зон  гину  (розтягненої,


               нейтральної  та  стисненої)  та  на  всіх  рівнях  по  товщині  стінки  труби  (біля
               зовнішньої та внутрішньої її поверхонь і в центрі перерізу труби) були нижчі за


               регламентовані.  Продемонстровано  найвищу  степінь  деградації  металу

               розтягненої  зони  гину,  для  якого  попри  збереження  вищими  значень  границі

               плинності, його  обидві  характеристики  пластичності  (відносні  видовження  та

               звуження) перестали відповідати вимогам. Крім того, встановлено, що метал біля

               зовнішньої поверхні труби розтягненої зони гину деградував інтенсивніше, що

               пов’язано зі сприятливішими силовими умовами для повзучості. Це проявилося

               зміною форми зерен, які витягувались вздовж товщини стінки труби, а також

               виділенням  і  коагуляцією  карбідів  на  межах  зерен.  Сталь  біля  зовнішньої
   1   2   3   4   5   6   7
