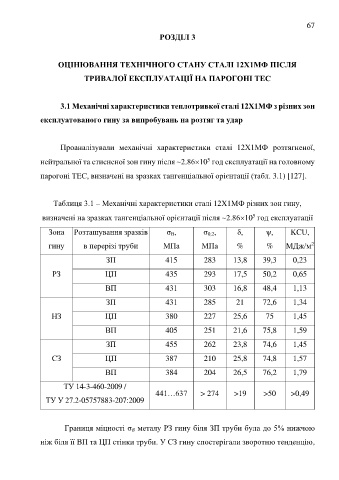

Page 67 - Дисертація на здобуття наукового ступеня доктора філософії

67
РОЗДІЛ 3

ОЦІНЮВАННЯ ТЕХНІЧНОГО СТАНУ СТАЛІ 12Х1МФ ПІСЛЯ

ТРИВАЛОЇ ЕКСПЛУАТАЦІЇ НА ПАРОГОНІ ТЕС

3.1 Механічні характеристики теплотривкої сталі 12Х1МФ з різних зон

експлуатованого гину за випробувань на розтяг та удар

Проаналізували механічні характеристики сталі 12Х1МФ розтягненої,

5
нейтральної та стисненої зон гину після ~2.8610 год експлуатації на головному

парогоні ТЕС, визначені на зразках тангенціальної орієнтації (табл. 3.1) [127].

Таблиця 3.1 – Механічні характеристики сталі 12Х1МФ різних зон гину,

5
визначені на зразках тангенціальної орієнтації після ~2.8610 год експлуатації
Зона Розташування зразків σ В, σ 0,2, δ, ψ, KCU,

гину в перерізі труби MПa MПa % % MДж/м
2
ЗП 415 283 13,8 39,3 0,23

РЗ ЦП 435 293 17,5 50,2 0,65

ВП 431 303 16,8 48,4 1,13

ЗП 431 285 21 72,6 1,34

НЗ ЦП 380 227 25,6 75 1,45

ВП 405 251 21,6 75,8 1,59

ЗП 455 262 23,8 74,6 1,45

СЗ ЦП 387 210 25,8 74,8 1,57

ВП 384 204 26,5 76,2 1,79

ТУ 14-3-460-2009 /
441…637 > 274 >19 >50 >0,49
ТУ У 27.2-05757883-207:2009

Границя міцності σ В металу РЗ гину біля ЗП труби була до 5% нижчою

ніж біля її ВП та ЦП стінки труби. У СЗ гину спостерігали зворотню тенденцію,
